精密划片机划片深度控制系统设计原理

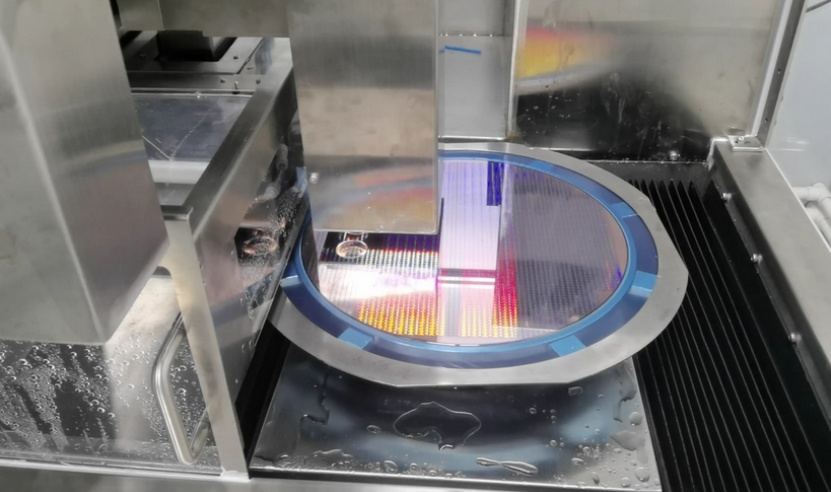

精密划片机是一种高精度加工设备，广泛应用于半导体、微电子、玻璃和陶瓷等行业的材料切割过程中。其核心功能是通过精确控制切割工具（如刀片或激光）的深度，实现对材料的微米级划片，确保切割质量、提高生产效率和降低废品率。

彩运网cy123划片深度控制系统是精密划片机的关键组成部分，它通过实时监测和调整切割深度，来应对材料不均匀性、工具磨损和环境变化等因素带来的挑战。设计一个高效的划片深度控制系统，需要结合传感器技术、执行器驱动、控制算法和软件集成，以实现高精度、高稳定性和快速响应的性能。

本文将详细阐述精密划片机划片深度控制系统的设计原理，包括系统组成、控制策略、关键组件和工作流程，并探讨其在实际应用中的优势。最后，附上5个常见问题解答（FAQ），以帮助读者深入理解该系统。

设计原理

精密划片机划片深度控制系统的设计基于闭环控制原理，旨在通过实时反馈和调整，确保切割深度始终维持在预设范围内。该系统通常由传感器模块、执行器模块、控制器模块和用户界面组成。下面，我们将从系统组成、控制策略、关键组件和工作原理四个方面展开详细说明。

1.系统组成

彩运网cy123-传感器模块：用于实时监测划片深度，常见的传感器包括激光位移传感器、电容式传感器或光学编码器。这些传感器以非接触方式测量切割工具与工件表面的距离，提供高分辨率（可达微米级）的深度数据。例如，激光传感器通过发射激光束并分析反射光的时间差或相位变化，计算出实际深度值。传感器模块通常集成在切割头附近，以减少测量延迟和环境干扰。

-执行器模块：负责调整切割工具的深度位置，通常采用高精度电机驱动，如步进电机或伺服电机。这些电机通过丝杠或直线导轨机构，控制切割头在Z轴方向的移动。伺服电机因其高扭矩和快速响应特性，更适合高速划片应用。执行器模块的精度直接影响深度控制的稳定性，因此需选用低背隙和高温稳定性的组件。

-控制器模块：作为系统的“大脑”，控制器基于微处理器（如DSP或FPGA）或可编程逻辑控制器（PLC）实现。它接收传感器数据，与预设深度值进行比较，计算出误差信号，并生成控制指令发送给执行器。控制器还集成控制算法，如PID（比例-积分-微分）控制，以优化动态响应。此外，控制器可能包括数据存储和通信接口，用于与上位机软件交互。

-用户界面：提供人机交互功能，允许操作员设置切割参数（如目标深度、切割速度）和监控实时状态。现代系统常采用触摸屏或PC-based软件，支持图形化显示和故障诊断。

2.控制策略

彩运网cy123划片深度控制系统主要采用反馈控制策略，结合前馈补偿以应对扰动。核心控制算法包括：

-PID控制：这是一种经典算法，通过比例（P）、积分（I）和微分（D）三个环节调整输出。比例项响应当前误差，积分项消除稳态误差，微分项预测未来变化，从而提高系统的稳定性和响应速度。在划片应用中，PID参数需根据材料特性和切割速度进行整定，以避免超调或振荡。

彩运网cy123-自适应控制：针对材料硬度变化或工具磨损等不确定性，自适应控制算法能实时调整参数。例如，模型参考自适应控制（MRAC）通过比较实际输出与参考模型，动态优化控制律，确保深度精度。

彩运网cy123-前馈控制：用于补偿已知扰动，如切割力的变化。通过预计算扰动影响，前馈控制与反馈控制结合，可减少响应延迟。

这些策略通常以数字形式在控制器中实现，采样频率需足够高（如1kHz以上）以捕捉快速变化。

3.关键组件

-深度传感器：选择高精度、非接触式传感器是关键。激光传感器因其高分辨率和抗干扰能力，成为首选。例如，一些系统使用共焦激光传感器，可实现纳米级精度。

-电机与驱动器：伺服电机配合高分辨率编码器，提供精确的位置控制。驱动器需支持闭环操作，以补偿负载变化。

彩运网cy123-控制软件：嵌入式软件或PC软件负责算法执行和数据管理。软件可能包括校准例程、误差补偿和日志记录功能，以提升系统可靠性。

-机械结构：系统的机械框架需具备高刚性和低振动特性，例如使用碳纤维或铝合金材料，以减少热膨胀和外部振动对深度控制的影响。

4.工作原理

系统启动后，操作员通过用户界面设置目标深度（如50μm）。在划片过程中，传感器实时测量实际深度，并将数据发送给控制器。控制器计算误差（实际深度与目标深度之差），并应用PID算法生成控制信号。该信号驱动执行器调整切割头位置，例如，如果实际深度偏浅，控制器会命令电机向下移动，反之则向上。整个循环以毫秒级频率重复，形成闭环控制。同时，系统可能集成安全机制，如深度超限报警或自动停机，以防止设备损坏。通过这种动态调整，系统能适应材料不均匀性或工具磨损，确保划片深度一致。

设计优势与挑战

-优势：高精度（误差可控制在±1μm以内）、高稳定性（适用于长时间运行）、灵活性（可适配多种材料）。

-挑战：传感器校准复杂、环境温度影响精度、成本较高。未来趋势包括人工智能集成，用于预测性维护和智能优化。

结论

彩运网cy123精密划片机划片深度控制系统的设计原理基于闭环反馈机制，通过传感器、执行器和控制器的协同工作，实现对切割深度的精确管理。该系统不仅提升了划片质量，还降低了人为误差，在高端制造业中具有广泛应用前景。随着传感器技术和控制算法的进步，未来系统将更加智能化和自适应，进一步推动精密加工行业的发展。通过本文的阐述，读者可以全面了解该系统的核心原理，并为实际应用提供参考。

常见问题解答（FAQ）

彩运网cy1231.什么是划片深度控制？为什么它在精密划片机中如此重要？

彩运网cy123划片深度控制是指通过自动化系统实时监测和调整切割工具的深度，以确保划片过程符合预设精度要求。在精密划片机中，它至关重要，因为微米级的深度偏差可能导致材料损坏、产品不合格或效率下降。例如，在半导体晶圆切割中，深度控制能防止底层电路损伤，提高良品率。该系统通过闭环反馈减少人为干预，提升一致性和可靠性。

彩运网cy1232.常用的深度传感器有哪些类型？各有什么优缺点？

常见类型包括激光位移传感器、电容式传感器和光学编码器。激光传感器优点是非接触、高分辨率（可达0.1μm）和快速响应，但成本较高且对表面反射率敏感；电容式传感器适用于导电材料，价格较低，但易受湿度影响；光学编码器集成在电机上，提供直接位置反馈，但需配合机械结构，可能引入安装误差。选择时需根据应用环境、精度需求和预算权衡。

彩运网cy1233.划片深度控制系统如何应对工具磨损或材料变化？

彩运网cy123系统通过自适应控制算法和定期校准来应对这些挑战。例如，自适应PID可实时调整参数以补偿工具磨损导致的切割力变化；同时，用户界面支持手动或自动校准，使用标准样品验证深度精度。此外，一些高级系统集成磨损监测功能，当工具寿命接近极限时自动提示更换，确保长期稳定性。

彩运网cy1234.在设计中，如何确保控制系统的稳定性和快速响应？

稳定性和快速响应依赖于控制算法优化和硬件选型。PID参数需通过实验整定（如Ziegler-Nichols方法），以避免振荡；采用高采样频率（如1kHz以上）的控制器和低延迟传感器可提升响应速度。机械方面，选择高刚性结构和减振设计能减少外部干扰。仿真工具（如MATLAB/Simulink）可用于前期验证，确保系统在各种工况下稳定运行。

彩运网cy1235.系统维护需要注意哪些事项？日常操作中如何避免常见故障？

彩运网cy123维护要点包括：定期校准传感器（建议每季度一次）、检查执行器润滑和磨损、清洁光学组件以防污染。日常操作中，避免超负荷运行，确保环境温度稳定（如控制在20±2°C），并遵循操作手册设置参数。常见故障如深度漂移多因传感器脏污或电机过热，可通过日志诊断和预防性维护避免。培训操作员正确使用界面也能减少人为错误。
