精密划片机刀片冷却系统设计与改造案例

彩运网cy123精密划片机是现代半导体制造、电子元件加工和精密机械行业中的关键设备，主要用于切割晶圆、陶瓷基板等脆性材料。其核心部件——刀片在高速旋转和接触材料时会产生大量摩擦热，如果热量不能及时散发，会导致刀片磨损加剧、切割精度下降，甚至引发材料热损伤，影响产品质量。因此，高效的刀片冷却系统至关重要。

本文将通过一个实际案例，详细分析精密划片机刀片冷却系统的设计与改造过程，探讨其技术要点、实施步骤和实际效果。该案例基于一家电子制造企业的改造项目，旨在提升设备稳定性和生产效率。

背景

彩运网cy123精密划片机通常采用金刚石或立方氮化硼刀片进行高速切割，切割过程中，刀片与工件摩擦产生的温度可高达数百摄氏度。传统冷却系统多依赖水基冷却液，通过喷嘴喷射实现降温。然而，在许多老旧设备中，冷却系统存在设计缺陷，如流量不均、冷却液分布不匀或散热效率低，导致刀片寿命缩短、切割质量波动。

以本案例中的企业为例，其使用的划片机在连续运行中频繁出现刀片过热问题，平均刀片更换周期仅为一周，严重影响了生产效率和成本控制。通过调研发现，问题根源在于冷却系统无法匹配高速切割需求，冷却液温度和压力控制不精准。

案例描述

该企业是一家专注于半导体封装的中型制造商，其生产线配备多台精密划片机。在初期运行中，刀片过热问题频发，导致切割边缘出现微裂纹，产品不良率上升至5%以上。经诊断，原有冷却系统采用单一路径喷射，冷却液流量仅为2L/min，且温度控制依赖简单风扇散热，无法有效应对高强度加工。企业决定启动改造项目，目标包括：将刀片寿命延长至3周以上，降低不良率至1%以内，并提升切割精度至±0.01mm。项目团队由设备工程师和外部专家组成，历时3个月完成设计与改造。

设计过程

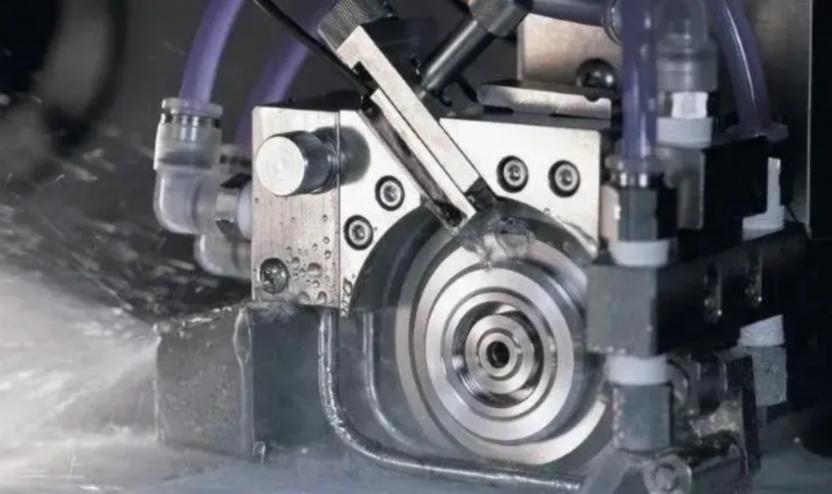

冷却系统的重新设计以“高效散热和精准控制”为核心原则。首先，团队通过热力学模拟分析刀片热分布，发现热点主要集中在刀片边缘。基于此，设计采用多通道冷却系统：增加两个独立喷嘴，分别针对刀片前缘和后缘喷射，确保全覆盖冷却。冷却液选择高性能水基溶液，添加防腐蚀和润滑添加剂，以提升散热效率并减少刀片磨损。

其次，系统集成温度传感器和PLC（可编程逻辑控制器），实现闭环控制。传感器实时监测刀片温度，数据反馈至PLC，自动调节冷却液流量（设计范围为2-5L/min）和压力（0.3-0.5MPa）。同时，引入外部制冷单元，将冷却液温度稳定在15-20°C，避免环境温度波动影响。设计还考虑了节能因素，采用变频泵控制流量，减少能耗。

在材料选择上，喷嘴采用不锈钢材质，耐腐蚀且寿命长；管道布局优化为环形结构，减少压力损失。通过CFD（计算流体动力学）仿真验证，新设计可将刀片工作温度降低40%以上，预计刀片寿命提升2-3倍。

改造过程

改造实施分为三个阶段：准备、安装和调试。准备阶段，团队对原有系统进行彻底评估，包括拆卸旧喷嘴和管道，检查泵和储液罐状态。发现原有管道存在锈蚀问题，因此决定更换全部管路，并升级储液罐容量至50L，以确保冷却液循环稳定。

安装阶段，首先安装多通道喷嘴系统，位置根据模拟结果精确调整，确保喷射角度覆盖刀片全表面。接着，集成温度传感器和PLC模块，传感器嵌入刀片附近，PLC与设备主控系统连接，实现数据互联。外部制冷单元安装在设备侧面，通过隔热管道连接，减少热交换损失。整个过程强调安全操作，例如在断电状态下施工，并使用防静电工具，防止电子部件损坏。

彩运网cy123调试阶段是关键环节。团队进行空载测试，验证冷却液流量和压力参数，然后逐步加载实际切割任务。初期遇到冷却液泄漏问题，通过紧固接头和更换密封圈解决。经过一周的优化，系统运行稳定：刀片温度从改造前的120°C降至70°C以下，切割质量显著改善。改造总投资约5万元，包括设备采购和人工成本，预计在6个月内通过减少刀片更换和废品成本回收投资。

结果与评估

彩运网cy123改造后，设备运行数据表明，刀片平均寿命从1周延长至4周，不良率从5%降至0.8%，切割精度稳定在±0.01mm以内。生产效率提升15%，因为减少了停机时间。此外，冷却液消耗量降低20%，得益于流量精准控制，年节约成本约2万元。员工反馈操作系统更便捷，PLC界面提供实时警报，便于维护。该案例不仅解决了企业痛点，还为类似设备改造提供了模板，强调智能化与高效散热的结合。

结论

本案例展示了精密划片机刀片冷却系统设计与改造的完整流程，突显了多通道冷却、智能控制和材料优化在提升设备性能中的重要性。通过针对性改造，企业实现了成本节约和质量提升，印证了冷却系统在精密加工中的核心地位。未来，随着物联网技术的发展，此类系统可进一步集成预测性维护功能，推动行业向智能化迈进。

5个FAQ问答：

1.问：为什么精密划片机需要专门的刀片冷却系统？

答：精密划片机在高速切割时，刀片与材料摩擦产生高温，如果不及时冷却，会导致刀片快速磨损、切割精度下降，甚至引起材料热损伤（如微裂纹）。专门的冷却系统通过高效散热，维持刀片温度稳定，延长设备寿命并确保产品质量。

2.问：在设计冷却系统时，主要考虑哪些因素？

答：设计时需综合考虑刀片热分布、冷却液类型、流量和压力控制、以及系统集成度。关键因素包括：冷却液的选择（如水基或油基）、喷嘴布局（确保全覆盖）、温度监测精度、能耗效率以及材料耐腐蚀性。此外，应通过模拟工具（如CFD）验证设计，避免实际应用中的偏差。

3.问：改造冷却系统常见哪些挑战？如何应对？

答：常见挑战包括空间限制、原有系统兼容性差以及调试中的泄漏或控制不精准。应对方法包括：提前进行详细评估，使用模块化组件适应空间；逐步测试，从空载到负载优化参数；加强密封和培训操作人员。在本案例中，通过更换管道和集成PLC，成功解决了这些问题。

4.问：冷却系统改造后，日常维护需要注意什么？

彩运网cy123答：维护重点包括定期检查冷却液质量和液位（建议每周一次）、清洁喷嘴防止堵塞、校准传感器确保数据准确，以及检查管道和泵是否有磨损。同时，记录运行数据，便于早期发现异常。使用高性能冷却液并遵循制造商指南，可延长系统寿命。

彩运网cy1235.问：改造冷却系统的成本效益如何？投资回收期多长？

答：改造通常能显著提升刀片寿命、减少废品率和能耗，从而降低长期运营成本。在本案例中，投资约5万元，通过延长刀片寿命和提升效率，在6个月内回收成本。具体效益取决于设备使用频率和原有问题严重程度，一般投资回收期在6-12个月，具有较高的经济可行性。
