焊接速度与功率匹配技巧详解

焊接是现代制造业和维修领域的关键技术之一，广泛应用于建筑、汽车、航空航天等行业。焊接质量直接影响到工件的强度、耐久性和安全性。在焊接过程中，焊接速度和功率是两个核心参数，它们的匹配程度对焊接效果起着决定性作用。如果速度过快或功率过低，可能导致焊缝未熔合、气孔等缺陷；反之，如果速度过慢或功率过高，则可能引起烧穿、变形或热影响区扩大等问题。因此，掌握焊接速度与功率的匹配技巧，对于提高焊接效率、保证质量至关重要。

本文将详细解析焊接速度与功率的匹配原则、影响因素、实用技巧，并结合实际应用场景进行说明，最后附上常见问题解答，帮助读者更好地理解和应用。

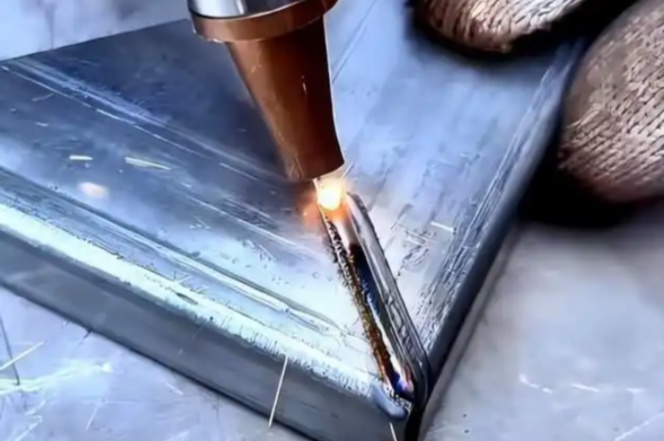

一、焊接速度与功率的基本概念

焊接速度指的是焊枪或焊条在工件上移动的速率，通常以厘米/分钟（cm/min）或米/小时（m/h）为单位。它直接影响热输入量和焊缝成形：速度过快可能导致热量不足，焊缝浅而窄；速度过慢则可能造成热量积聚，焊缝宽而深，甚至引发工件变形。

焊接功率通常指焊接设备输出的能量，在电弧焊中常以电流（安培，A）和电压（伏特，V）的乘积表示，单位为瓦特（W）。功率决定了热量的强度：功率过高可能烧穿工件，功率过低则无法实现充分熔合。

彩运网cy123匹配原则：焊接速度与功率需协同调整，以确保热输入量适中。热输入量（Q）的计算公式为：Q=(电流×电压×60)/焊接速度（单位：J/cm）。理想匹配下，焊缝应均匀、无缺陷，且效率高。例如，在厚板焊接中，需较高功率和较慢速度以保证熔深；而在薄板焊接中，则需较低功率和较快速度以防止烧穿。

二、影响焊接速度与功率匹配的关键因素

1.材料类型与厚度：不同材料（如钢、铝、不锈钢）的导热性和熔点不同。例如，铝的导热性好，需更高功率和较快速度；钢材则相对容易控制。工件厚度越大，所需功率越高，速度需相应减慢以确保熔透。例如，焊接5mm厚钢板时，可能需电流150A、电压25V，速度30cm/min；而焊接2mm薄板时，电流可能降至80A，速度提升至50cm/min。

彩运网cy1232.焊接方法：常见方法如手工电弧焊（SMAW）、气体保护焊（GMAW/MIG）、钨极氩弧焊（GTAW/TIG）等，对速度与功率的要求各异。MIG焊通常功率较高，速度较快，适用于自动化生产；TIG焊则功率精确，速度较慢，适合精细工件。

彩运网cy1233.焊缝类型与位置：平焊、立焊、横焊或仰焊等位置会影响热流动和熔池控制。立焊时，重力易使熔池下坠，需降低功率和提高速度；平焊则更灵活，可调整范围大。

4.环境条件：环境温度、湿度和通风可能影响散热和电弧稳定性。在低温环境中，焊接需稍高功率以补偿热量损失；高温环境下则需防止过热。

5.操作者经验：熟练的操作员能根据熔池形态和声音实时调整参数，而新手可能依赖设备预设值，导致匹配不当。

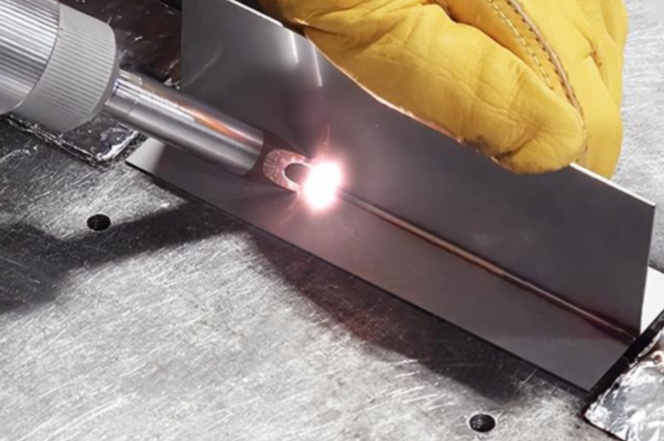

三、焊接速度与功率匹配的实用技巧

1.初步测试与调整：在正式焊接前，进行试焊或使用模拟软件。选择一块与工件相同的材料，设置初始参数（如参考设备手册或经验值），然后观察焊缝成形。如果焊缝过浅或未熔合，可提高功率或降低速度；如果烧穿或变形，则降低功率或提高速度。记录最佳参数，建立个人数据库。

2.动态监控与反馈：利用现代焊接设备的数字显示和传感器，实时监控电流、电压和速度。例如，在自动化焊接中，可安装视觉系统检测熔池，自动调整参数。手工焊接时，注意电弧声音和火花：稳定嘶嘶声表示匹配良好，爆裂声可能提示功率过高或速度过慢。

3.热输入控制：根据材料的热敏感性调整热输入。对热敏感材料（如不锈钢），需限制热输入以防止晶间腐蚀，可采用脉冲焊接技术，交替高低功率，实现高速低热输入。

4.分层与多道焊接：对于厚工件，采用多层焊接，每层使用较低功率和适中速度，避免单道过热。例如，第一层使用高功率确保熔深，后续层降低功率并提高速度以减少累积热量。

彩运网cy1235.工具辅助：使用焊接计算器或手机APP输入材料、厚度和方法，获取推荐参数。同时，保持焊枪清洁和电极锋利，以减少能量损失。

彩运网cy1236.安全与效率平衡：在追求高速焊接时，确保功率足够以避免缺陷；在高质量要求下，适当牺牲速度以提升稳定性。例如，在管道焊接中，为保障密封性，常采用较慢速度和中等功率。

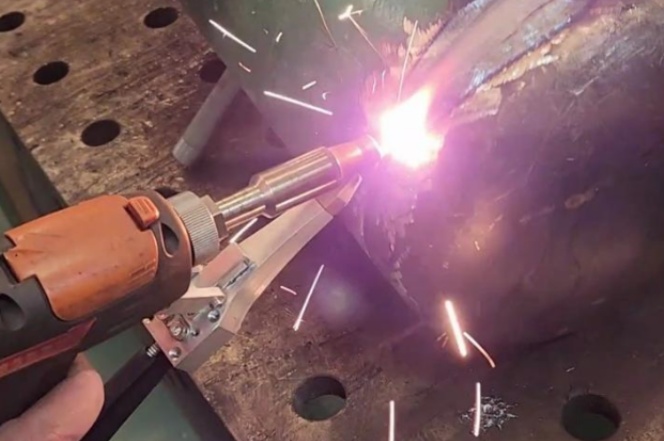

四、实际应用场景举例

彩运网cy123-汽车制造：在车身薄板焊接中，使用MIG焊，功率设置80-120A，速度40-60cm/min，以实现快速、均匀的焊缝，避免变形。

-建筑钢结构：焊接厚梁时，采用手工电弧焊，功率150-200A，速度20-30cm/min，确保熔透和强度。

彩运网cy123-航空航天：对钛合金部件进行TIG焊，功率精确控制（100-150A），速度慢至10-20cm/min，以保证无缺陷和高温性能。

-维修作业：在野外维修管道时，根据壁厚调整参数，例如中厚管使用120A、25V，速度25cm/min，并随时观察环境变化。

通过以上技巧，焊接人员可优化过程，减少返工，提高生产效率。总之，焊接速度与功率的匹配是一个动态平衡过程，需结合理论知识和实践经验不断调整。

FAQ（常见问题解答）

1.问：焊接时速度过快会导致什么问题？如何调整？

答：速度过快可能导致焊缝未熔合、气孔或焊缝过窄，因为热量输入不足，金属无法充分熔化。调整方法是降低焊接速度或适当提高功率（如增加电流）。例如，如果原速度50cm/min出现未熔合，可降至30cm/min并观察改善。

彩运网cy1232.问：功率过高是否一定有害？在什么情况下需要高功率？

答：功率过高通常有害，可能引起烧穿、变形或热影响区扩大，降低工件强度。但在特定情况下需要高功率，如焊接厚板、高导热材料（如铝）或进行深熔焊时。此时，需配合较慢速度和多道焊接，以控制热输入。

彩运网cy1233.问：如何根据焊缝外观判断速度与功率是否匹配？

答：匹配良好时，焊缝均匀、平滑，无咬边、气孔或烧穿痕迹。如果焊缝凸起、过窄，可能速度过快或功率过低；如果焊缝凹陷、过宽或有烧穿，可能速度过慢或功率过高。实时观察熔池：圆形且稳定表示匹配佳，椭圆形或波动则需调整。

4.问：在不同焊接位置（如立焊vs平焊），速度与功率匹配有何不同？

彩运网cy123答：是的，位置影响重大。立焊时，重力易使熔池下坠，需降低功率（减少热量）和提高速度（如比平焊快10-20%），以快速凝固；平焊则更稳定，可使用较高功率和中等速度。例如，平焊用150A、30cm/min，立焊可能需130A、40cm/min。

彩运网cy1235.问：自动化焊接中，如何实现速度与功率的自动匹配？

彩运网cy123答：自动化焊接通过传感器和控制系统实现匹配，例如使用激光跟踪或视觉检测熔池状态，实时调整电流、电压和移动速度。编程时，可预设参数曲线，根据工件厚度和材料变化自动优化。这提高了精度和一致性，减少人为误差。

通过掌握这些技巧和解答常见问题，焊接操作者能更有效地优化过程，提升质量和效率。实践中，建议多进行测试和培训，以积累经验。
