光纤激光焊接机自动上下料系统设计要点

彩运网cy123光纤激光焊接技术因其高精度、高效率及低热影响等优势，在汽车制造、航空航天、精密电子等领域得到广泛应用。自动上下料系统作为实现焊接过程自动化的关键组成部分，能够显著提升生产效率、稳定产品质量并降低人工成本。设计一套高效可靠的自动上下料系统需综合考虑机械结构、控制系统、安全防护及系统集成等多个方面。

以下是光纤激光激光焊接机自动上下料系统的核心设计要点，共分为六个部分。

1.系统总体布局与流程规划

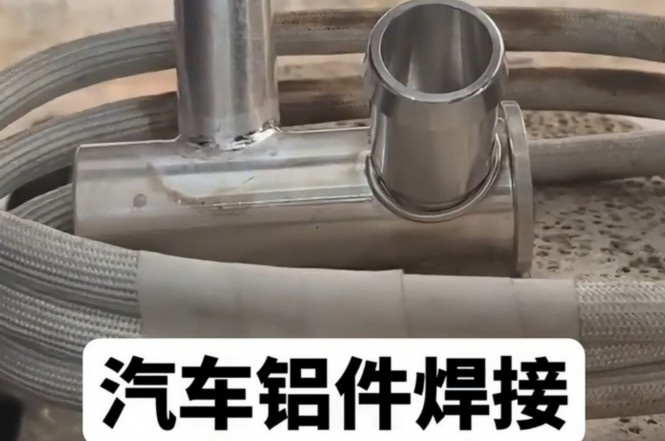

自动上下料系统的设计首先需明确总体布局与工作流程，确保与激光焊接机的高效协同。系统通常包括上料区、焊接区和下料区，布局需紧凑合理以减少物料传输距离和时间。工作流程应设计为循环模式：待焊接工件由上料装置（如机械手或传送带）送入焊接工位，定位夹紧后由光纤激光焊接机完成焊接，再由下料装置将成品移出并分类存放。关键点在于流程的连贯性与节拍匹配，需通过仿真分析优化工序，避免瓶颈，确保系统吞吐量满足生产需求。例如，在汽车零部件焊接中，可采用双工位设计，实现上料与焊接并行，以提升整体效率。

2.机械结构设计

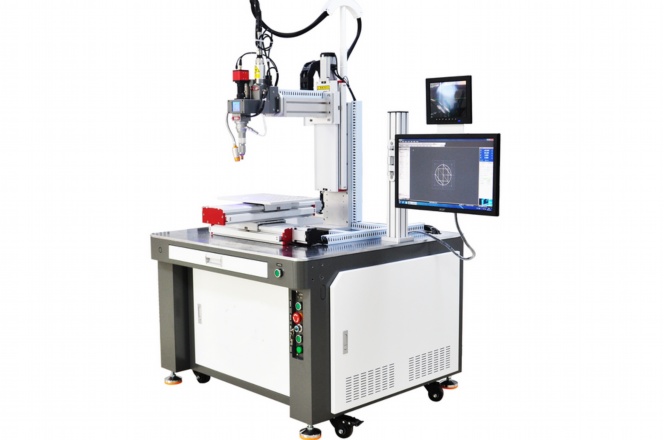

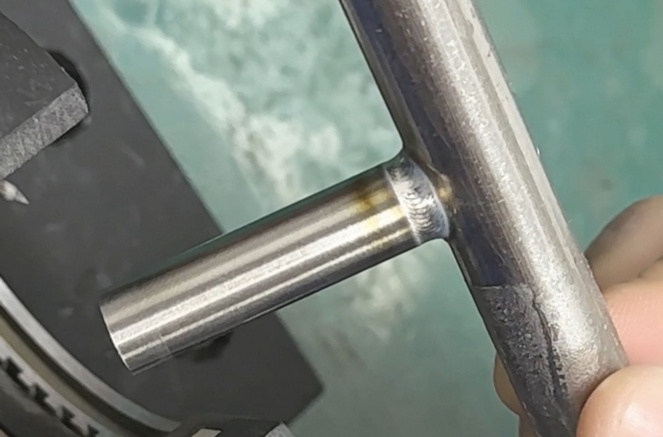

机械结构是自动上下料系统的物理基础，需注重刚性、精度及耐用性。上下料装置常选用工业机器人、直角坐标机械手或专用夹具，根据工件形状、重量和焊接要求进行选型。对于小型精密工件（如电子元件），可采用高精度伺服机械手；对于重型工件（如金属结构件），则需设计强化支撑结构。夹具设计需确保工件定位准确，防止焊接过程中移位，通常使用气动或液压夹紧，并集成传感器检测工件就位。此外，传输机构（如滚筒线或皮带线）应具备可调性，以适应不同尺寸工件。材料选择上，推荐使用铝合金或不锈钢以减轻重量并提高耐腐蚀性。

3.控制系统设计

控制系统是自动上下料系统的“大脑”，负责协调各组件动作和实时监控。硬件上，采用PLC（可编程逻辑控制器）作为主控制器，搭配伺服驱动器、传感器（如光电、接近开关）和执行器（如气缸）。软件部分需开发人机界面（HMI），实现参数设置、状态显示和故障报警。控制系统应具备多轴运动控制能力，确保机械手轨迹精确，并与激光焊接机通过通信协议（如EtherCAT或PROFIBUS）集成，实现同步启停和数据交换。例如，在焊接过程中，系统可实时调整上下料节奏，以匹配激光焊接参数。此外，引入机器学习算法可优化路径规划，进一步提升效率。

4.传感与检测系统

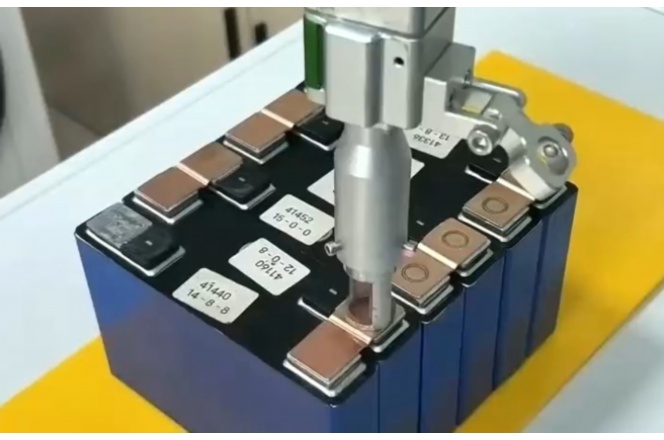

彩运网cy123为确保系统可靠性，必须集成传感与检测系统，实时监控工件状态和过程参数。在上料端，使用视觉传感器或RFID识别工件类型和方位，避免错误上料；在焊接工位，通过激光位移传感器检测工件位置，确保焊接精度。下料时，可利用红外传感器或摄像头进行质量检查，如检测焊缝完整性。数据反馈至控制系统，实现闭环控制，及时调整参数或触发报警。例如，在航空航天部件焊接中，高精度传感器可检测微米级偏差，保证焊缝质量符合标准。

彩运网cy1235.安全防护与人性化设计

安全是自动上下料系统设计的首要考量。需设置物理防护栏、光栅和安全门，防止人员误入危险区域。电气系统应符合国际标准（如ISO13849），配备紧急停止按钮和过载保护。软件方面，加入互锁逻辑，确保上下料与焊接动作不冲突。人性化设计包括简化操作界面、提供故障诊断指南和定期维护提醒，降低操作难度。例如，系统可自动生成维护报告，延长设备寿命。

6.系统集成与调试

彩运网cy123系统集成需确保上下料系统与光纤激光焊接机无缝对接，包括机械接口、电气连接和软件通信。调试阶段应进行空载和负载测试，优化运动轨迹和时序参数。采用模块化设计便于后期扩展，如添加多机器人协作单元。维护性方面，提供易更换部件和远程监控功能，减少停机时间。实际应用中，通过模拟生产环境进行压力测试，可验证系统稳定性，如在连续运行中监测故障率。

FAQ问答

1.问：自动上下料系统如何适应不同尺寸的工件？

答：系统可通过可调夹具和自适应控制程序实现柔性化。例如，使用伺服电机驱动夹具，根据工件尺寸自动调整夹紧力；在软件中预设多种工件参数，通过HMI快速切换。此外，视觉系统可识别工件并引导机械手精准抓取，确保兼容性。

2.问：系统出现定位误差时如何解决？

彩运网cy123答：首先检查机械结构是否松动或磨损，并校准传感器零点；其次，在控制程序中加入误差补偿算法，如通过反馈数据微调坐标。定期维护和采用高精度编码器可减少此类问题。

彩运网cy1233.问：自动上下料系统的维护周期是多久？

答：一般建议每500运行小时进行一次例行检查，包括清洁传感器、润滑机械部件和测试安全功能。具体周期取决于使用强度，高强度环境可能缩短至300小时。系统可自动记录运行数据，提示维护时间。

4.问：该系统能否与现有生产线集成？

答：可以。设计时采用标准化接口和通信协议（如OPCUA），确保与多数PLC和激光焊接机兼容。集成前需评估现有设备参数，并进行定制化适配，如调整传输线高度或更新控制软件。

彩运网cy1235.问：如何降低系统的能耗？

答：优化运动控制以减少空行程，采用高效伺服电机和节能模式（如待机时自动断电）。此外，使用轻量化材料设计机械结构，并回收制动能量，可有效降低总能耗，典型应用可节能20%以上。

总结

光纤激光焊接机自动上下料系统的设计是一个多学科交叉工程，需统筹机械、控制、传感和安全要素。通过精细化规划与创新集成，可构建高效、可靠的自动化解决方案，为现代制造业赋能。未来，随着AI和物联网技术的发展，此类系统将向智能化、柔性化方向进一步演进。
