自动化焊接产线安全联动设计要点

随着“工业4.0”和“中国制造2025”的深入推进，自动化焊接产线已成为现代制造业，特别是汽车、船舶、重型机械等领域不可或缺的核心装备。它极大地提升了生产效率、稳定了产品质量并降低了劳动强度。然而，高度自动化的系统也带来了新的安全挑战：高速运动的机器人、高温的焊接电弧、飞溅的熔滴、潜在的烟尘与火灾风险，都对人员和设备安全构成了威胁。

彩运网cy123因此，一套周密、可靠、智能的安全联动设计不仅是保障生产的基础，更是实现产线高效、连续运行的基石。

彩运网cy123安全联动设计的核心思想是“主动预防”与“被动防护”相结合，通过技术手段将产线中孤立的的安全单元（如传感器、光栅、急停按钮）整合成一个有机的整体，形成一道或多道安全防线，确保在任何异常情况下，系统都能做出快速、准确、分级的响应，将风险降至最低。

以下是自动化焊接产线安全联动设计的几个关键要点：

一、区域化隔离与访问控制

这是安全设计的第一道物理防线。必须将整个焊接产线划分为不同的安全区域。

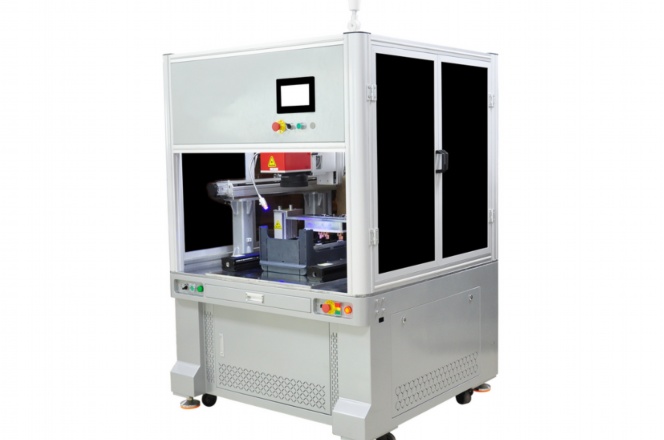

1.围栏/防护网系统：采用坚固的实体围栏将机器人工作单元、焊接工位等危险区域完全封闭，防止人员无意中进入。围栏应牢固固定，高度需符合国家标准（通常不低于1.5米）。

2.安全门与联锁装置：所有人员进出通道必须安装带安全联锁功能的安全门。当安全门被打开时，联锁装置（如安全门锁、位置传感器）会立即向安全控制系统发送信号。系统应根据风险评估，触发相应的安全响应，如：

立即停止：机器人停止所有运动，焊接电源断电。

安全停止：机器人以受控方式停止，保持位姿，防止工件掉落或损坏。

彩运网cy123降速运行：在确保无人员干预的区域，机器人可降速运行，但此模式需有额外授权和警示。

彩运网cy1233.光栅与安全扫描器：在围栏不便安装或需要物料进出的区域，应设置光电安全光栅或安全激光扫描器。一旦光束被侵入物阻断，系统即刻触发停机。

二、多层次紧急停机系统

彩运网cy123紧急停机（E-Stop）是保障人身安全的最后屏障，必须设计得冗余、可靠、易于触及。

彩运网cy1231.分布合理的急停按钮：在产线的各个操作岗位、巡视通道、控制柜等关键位置，安装醒目的、符合标准的急停按钮。按钮应为红色蘑菇头式，带有自锁功能，并确保在任何一个被按下时，整个产线或相关危险区域能立即断电停机。

2.急停回路设计：急停回路应采用“常闭触点、硬线连接”的安全继电器或安全PLC构成。这意味着在回路断路（包括按钮按下、线缆被切断）时，系统也能安全停机，符合“故障安全”原则。

3.分级急停策略：对于复杂的产线，可以设计分级急停。例如，按下某个工位的急停，仅停止该工位的设备；按下总控台的急停，则停止整条产线。这有助于在处理局部故障时，不影响其他区域的正常生产。

三、环境与状态监控联动

彩运网cy123自动化焊接产线会产生弧光、烟尘、高温和火花，对此需有专门的监控联动系统。

1.焊接烟尘净化联动：产线的通风除尘系统应与焊接电源联动启动。当焊机开始工作时，除尘系统自动开启，确保作业环境空气质量。当烟尘浓度传感器检测到超标时，可发出警报甚至停机。

彩运网cy1232.消防系统联动：在焊接工位上方或设备内部安装温感、烟感探测器或火花探测系统。一旦检测到火灾隐患（如异常高温、烟雾或火花），系统应立即切断焊接电源，并启动自动灭火装置（如二氧化碳灭火器），同时向中央控制室报警。

3.弧光与噪声防护：通过设置弧光防护帘或防护室，并联动警示灯和声光报警器，在焊接开始时自动提醒周边人员注意防护，避免弧光灼伤和噪声伤害。

四、核心控制系统与安全网络

彩运网cy123安全联动的大脑是安全控制系统，它负责处理所有安全信号并执行安全逻辑。

1.采用安全PLC与安全总线：摒弃传统的普通PLC处理安全信号，应选用通过安全认证（如SIL2/PLe等级）的安全PLC和安全总线协议（如PROFIsafe,CIPSafety）。它们具备自我检测、冗余校验等功能，能有效防止因单一元件故障导致的安全功能失效。

2.安全逻辑设计：安全程序应与标准控制程序独立编写，遵循“冗余”、“差异”和“自检”的原则。例如，对关键安全输入（如光栅信号）使用两个独立的通道进行检测，只有两个通道状态一致时才认为信号有效。

3.状态监控与诊断：系统应具备完善的HMI人机界面，实时显示所有安全设备的状态（如哪个安全门被打开、哪个急停被按下）。当发生安全停机时，界面应清晰指示停机原因和位置，极大缩短故障排查和恢复时间。

五、人机协作的安全考量

在需要人与机器人协同作业的工位，安全设计需更加精细。

彩运网cy1231.力控与速度监控：协作机器人应内置力传感器和速度监控功能。当机器人与人体发生意外接触时，它能立即感知并停止运动或回退。

2.安全区域切换：利用安全扫描器或视觉系统，动态定义机器人的工作范围。当人员进入协作区域时，机器人自动切换至降速模式；当人员离开后，恢复全速运行。

3.双手操作装置：在需要人工上料/下料的工位，安装双手操作按钮，必须同时按下两个按钮才能启动一个循环，确保操作者的双手处于安全位置。

总结

自动化焊接产线的安全联动设计是一个系统工程，它贯穿于规划、设计、安装、调试和维护的全生命周期。设计者必须基于严格的风险评估，将机械、电气、控制、网络等技术融为一体，构建一个纵深防御体系。一个优秀的安全联动设计，不仅能最大限度地保护人员和设备资产，更能通过减少意外停机和提高故障处理效率，最终为企业的稳定生产和持续盈利提供坚实保障。

彩运网cy123FAQ（常见问题解答）

彩运网cy123Q1:安全联锁门和普通限位开关门有什么区别？

A1:根本区别在于安全等级和可靠性。普通限位开关用于流程控制，不具备安全认证，一旦其触点粘连或内部故障，可能无法正确发送“门已关闭”的信号，导致严重安全事故。而安全联锁开关（通常通过安全继电器或安全PLC连接）具有强制断开结构、冗余触点并通过了SIL或PL等级认证，即使发生单一故障，也能确保系统进入安全状态，符合“故障安全”原则。

Q2:为什么急停按钮按下后，机器人有时是立即刹停，有时是缓慢停止？

彩运网cy123A2:这是由系统触发的不同类型的安全停止所决定的。

停止类别0（立即停止）：通过立即切断动力电源来实现紧急停机。用于最高风险情况，如人员有被卷入的危险。制动猛烈，可能对机械结构造成一定冲击。

停止类别1（受控停止）：先向驱动系统发送信号，使其按预设减速度平滑停止，到位后再切断电源。这种方式能避免工件移位或机械冲击，常用于保护昂贵的工作或精密设备。

彩运网cy123具体触发哪种停止，取决于安全回路的设计和风险评估结果。

Q3:已经安装了物理围栏，是否还有必要设置安全光栅？

A3:在特定情况下非常有必要。物理围栏是基础防护，但在物料进出口、人员频繁通行的区域（如与AGV对接处），constantlyopeningandclosingagatewouldbeinefficient.安全光栅提供了一种“无形”的防护墙，允许物料和AGV自由通过，但一旦有人员闯入，立即停机，实现了安全与效率的平衡。它们是互补的防护手段。

Q4:安全控制系统（安全PLC）和普通PLC能混用吗？

彩运网cy123A4:可以协同工作，但职责必须分明。在实际系统中，通常采用“标准PLC+安全PLC”的架构。标准PLC负责复杂的工艺逻辑控制、运动轨迹规划等，追求性能和功能。安全PLC则专门处理所有涉及人身和设备安全的信号（急停、安全门、光栅等），并执行安全逻辑。两者通过安全总线通信。安全PLC的决策拥有最高优先级，可以命令标准PLC执行安全动作。绝不能使用普通PLC的I/O点来处理安全功能。

彩运网cy123Q5:安全系统安装完成后，是否需要定期检查和维护？

A5:绝对需要，并且至关重要。安全系统并非一劳永逸。必须制定并严格执行定期的检查和维护计划，包括：

功能性测试：定期（如每周或每月）测试所有急停按钮、安全门联锁、光栅等是否正常工作。

彩运网cy123视觉检查：检查围栏有无损坏，线缆有无磨损，警示标识是否清晰。

彩运网cy123系统诊断：利用安全系统的自诊断功能，检查是否存在隐性故障。

定期的维护不仅能确保安全系统始终处于有效状态，也是许多国家和地区安全生产法规的强制性要求。
