CCD定位误差实时补偿系统方案详解

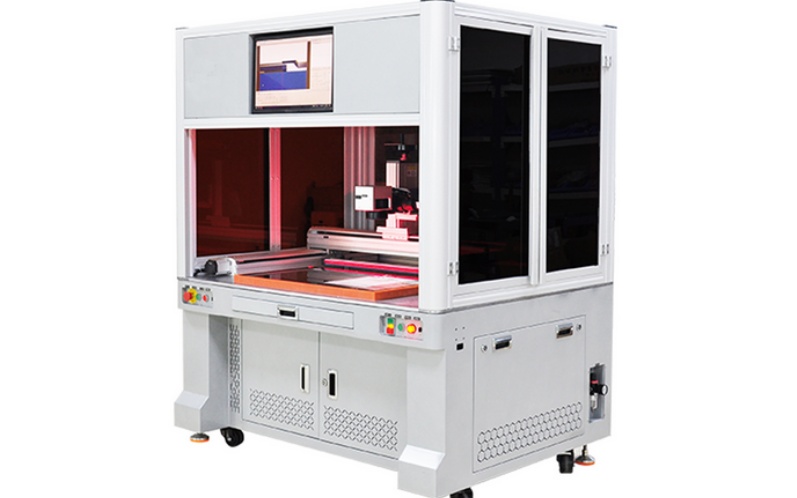

在高精度自动化制造领域，如SMT贴装、半导体封装、精密点胶、激光加工等，执行机构（如机械手、贴装头）需要将元件或工具精确地定位到预定坐标。然而，由于机械加工误差、装配误差、热变形、磨损、振动等多种因素，设备的理论运动模型与实际运动轨迹之间存在不可避免的偏差，即定位误差。传统的“盲打”模式或离线补偿已无法满足日益增长的对精度和效率的要求。因此，基于CCD视觉的实时补偿系统应运而生，成为提升设备综合性能的关键技术。

一、系统核心原理

彩运网cy123CCD定位误差实时补偿系统的核心思想是“感知-决策-补偿”的闭环控制。它不再完全依赖于机械系统的绝对精度，而是通过视觉系统作为“眼睛”，实时地“看到”目标位置的实际坐标，并与理论坐标进行比较，计算出误差矢量，然后立即驱动运动机构进行补偿，从而将工具或元件精准地放置到正确位置。

其工作流程可以简化为：

1.理论定位：运动机构根据预设的程序，将执行单元（如吸嘴）移动到目标位置上方。

2.图像采集：固定在执行单元上或设备机架上的CCD相机，对包含目标标记（如PCB上的Mark点）的区域进行快速拍照。

3.图像处理与坐标计算：图像处理软件对采集到的图像进行预处理（降噪、二值化等），然后运用亚像素边缘提取、模板匹配等算法，精确计算出目标标记在当前图像坐标系中的中心坐标。

4.坐标转换与误差计算：通过预先标定好的“相机-机械手”坐标系转换关系，将图像坐标转换为机械坐标系的绝对坐标。将此实际坐标与理论目标坐标进行比较，得出在X、Y和θ（旋转）方向上的误差值（ΔX,ΔY,Δθ）。

彩运网cy1235.实时补偿：控制系统立即将这些误差值发送给运动控制器，驱动电机在最终的定位步骤中，反向移动相应的ΔX,ΔY和Δθ，完成精准定位。

6.执行操作：补偿完成后，执行单元进行贴装、点胶、焊接等操作。

整个过程在几十毫秒到几百毫秒内完成，实现了在线、实时、动态的误差修正。

二、系统关键组成部分

彩运网cy123一个完整的CCD实时补偿系统主要由以下几部分组成：

1.硬件系统

CCD工业相机：是系统的“眼睛”。需根据视野、精度和节拍要求选择合适的分辨率（如500万~2000万像素）和帧率。全局快门相机是首选，以避免运动模糊。

彩运网cy123工业镜头：其分辨率、畸变率和景深直接影响测量精度。远心镜头可以消除透视误差，在精度要求极高的场合被广泛使用。

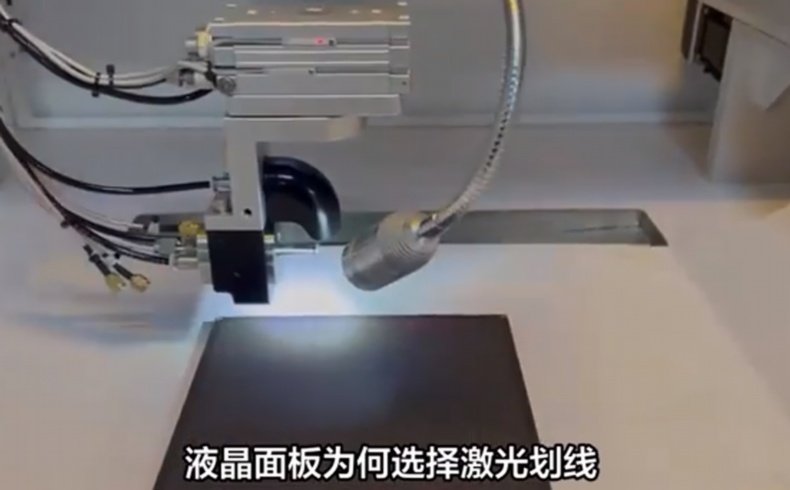

光源系统：是视觉系统的“生命”。合适的照明（如环形光、同轴光、背光）能凸显目标特征，抑制背景干扰，是保证图像稳定性和算法精度的前提。

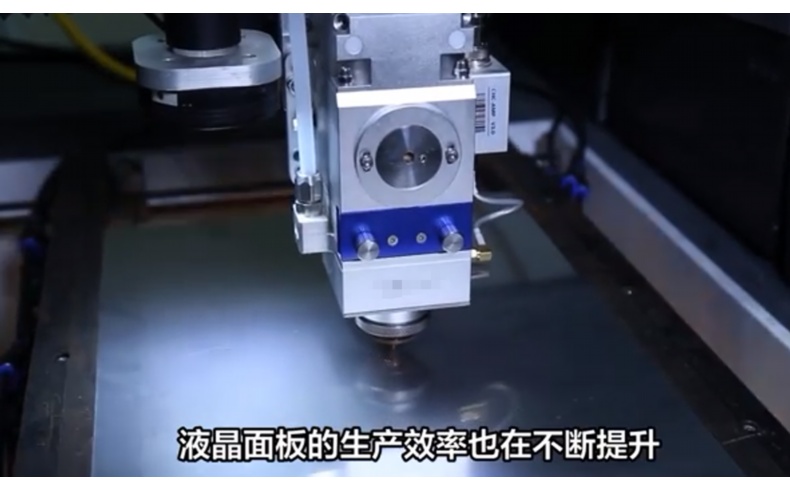

运动平台与执行器：包括高精度的伺服电机/步进电机、直线电机、丝杠、导轨等。它们需要具备快速响应和精确定位的能力，以执行补偿指令。

运动控制器：系统的“大脑”。负责接收视觉系统的误差数据，进行运动轨迹规划，并输出精确的控制信号给驱动器。其计算速度和通信延迟至关重要。

彩运网cy123工控机与图像采集卡：负责运行图像处理软件和主控程序，协调整个系统的工作流程。

2.软件系统

图像处理库：提供强大的图像分析工具，如Halcon,OpenCV等，用于实现快速、稳定的Mark点识别、坐标提取。

手眼标定模块：这是系统的核心技术之一。通过标定，建立相机像素坐标系与机器人基座坐标系之间的精确数学转换关系。标定精度直接决定了系统的绝对精度。

彩运网cy123通信模块：确保视觉系统与运动控制器之间能够进行高速、低延迟的数据交换。通常采用以太网（如EtherCAT）、RS232等通信协议。

彩运网cy123人机交互界面：用于系统参数设置、状态监控、误差数据统计和报警提示。

三、系统方案优势

彩运网cy123显著提升精度：能够将系统的定位精度从机械本身的几十微米提升到视觉系统本身的几个微米甚至亚微米级别。

彩运网cy123增强设备适应性：能够自动补偿因温度变化、机械磨损、来料位置不一致等引起的误差，提高生产的稳定性和良品率。

彩运网cy123降低对机械加工的要求：在一定程度上降低了对机械基础件（如导轨、丝杠）的极致精度要求，从而可能降低整体制造成本。

实现智能化生产：通过记录和分析长期的补偿数据，可以用于设备健康状态的预测性维护和生产过程的优化。

四、实施挑战与注意事项

系统延迟：从拍照到补偿执行完毕的总时间必须小于工艺允许的节拍时间。需要对相机曝光、图像传输、算法处理、通信、运动响应等各个环节进行深度优化。

标定精度与稳定性：“手眼标定”是精度基石，必须使用高精度的标定工具和方法，并定期复查，防止因振动等因素导致标定参数失效。

环境因素：振动、环境光变化、灰尘、油污等都可能影响图像质量，需要设计合理的防护机构和采用抗干扰的视觉算法。

成本考量：高分辨率的相机、高质量的镜头和光源、高性能的控制器都会增加系统成本，需要在性能和成本之间取得平衡。

总结

CCD定位误差实时补偿系统是现代高精度自动化设备不可或缺的核心技术。它通过引入视觉反馈闭环，巧妙地解决了纯开环机械系统固有的精度瓶颈问题。随着机器视觉技术和运动控制技术的不断发展，该系统的速度、精度和可靠性将进一步提升，应用领域也将更加广泛，为“工业4.0”和“中国制造2025”背景下的智能工厂提供坚实的技术支撑。

FAQ（常见问题解答）

彩运网cy123Q1:这套系统能将我们的设备定位精度提升多少？

彩运网cy123A1:提升的幅度取决于原有机械系统的精度和所选用视觉系统的性能。通常，一个设计良好的实时补偿系统可以将最终的操作精度（如贴装精度）稳定在±1至±3个像素的范围内。例如，如果相机的单像素物理尺寸为5μm，那么理论上系统补偿后的精度可以达到±5μm到±15μm。这相比单纯依赖机械精度（可能为±50μm或更高）是数量级的提升。

Q2:系统的“实时性”如何保证？补偿过程会不会严重影响生产节拍？

彩运网cy123A2:“实时”是指在单个工作周期内完成。系统的设计目标正是最小化补偿过程对节拍的影响。通过选用高帧率相机、优化图像处理算法（如使用硬件加速）、采用高速通信总线（如EtherCAT）以及高性能运动控制器，可以将整个“拍照-计算-补偿”流程压缩到极短的时间（例如100ms以内）。在高速设备中，这个时间通常被计入总的定位时间，通过优化运动轨迹（如相机在移动中提前拍照），可以实现“零”节拍损失或仅有微小增加，但换来了精度和良率的巨大收益。

Q3:环境光照变化或目标表面反光会对系统产生干扰吗？

彩运网cy123A3:会的，这是视觉系统常见的挑战。但成熟的方案已有多重应对措施：

首选方案是使用主动光源：系统自带一个亮度稳定、角度可控的工业光源（如LED环形光），在拍照时开启，以屏蔽大部分环境光的干扰。

彩运网cy123光学滤镜：使用偏振镜可以有效消除特定角度的反光。

彩运网cy123算法优化：图像处理算法可以具备一定的鲁棒性，通过动态阈值、特征过滤等方式，适应一定范围内的光照变化。

彩运网cy123在关键应用中，建议在设备上增加遮光罩，为视觉工位创造一个稳定的光学环境。

彩运网cy123Q4:“手眼标定”复杂吗？需要频繁重新标定吗？

A4:手眼标定过程本身需要专业知识和精密标定工具，通常由设备供应商或专业工程师在设备安装调试时完成。一旦完成，其参数是相对稳定的。不需要频繁进行标定。只有在以下情况下才需要考虑重新标定：

1.设备经过大修或发生碰撞，机械结构可能发生变化。

2.相机或镜头被移动或更换。

彩运网cy1233.长期使用后，定期（如每半年或一年）的预防性维护中，作为精度验证的一部分。

Q5:实施这样一套系统，成本和周期大概是怎样的？

A5:成本和周期因项目复杂度差异很大，主要取决于：

精度和速度要求：要求越高，相机、镜头、控制器的成本也越高。

彩运网cy123设备改造难度：在旧设备上改造比在新设备上集成更具挑战性。

彩运网cy123视觉工位数量：单工位与多工位系统成本不同。

彩运网cy123一个典型的单工位中高精度系统，硬件（相机、镜头、光源、控制器）成本可能在数万元人民币级别。软件开发和系统集成费用同样是一笔重要开销。整个项目从设计到稳定运行，周期可能在1到3个月。建议与专业的机器视觉或自动化系统集成商进行详细沟通，获取针对性的方案和报价。
