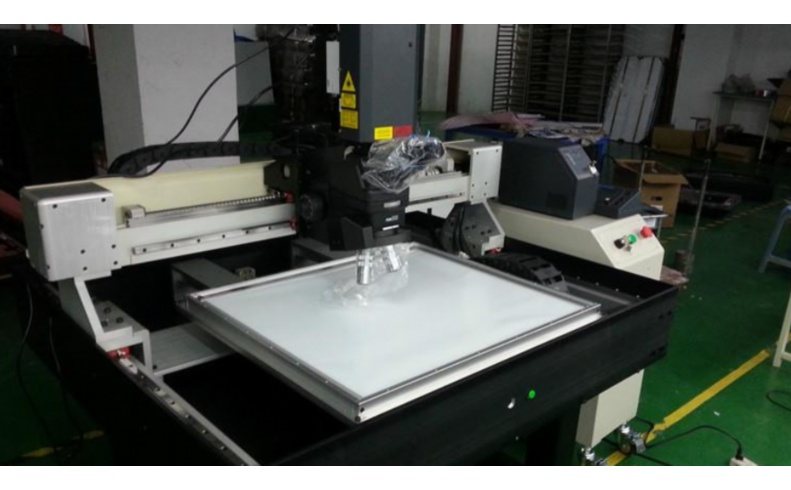

高功率激光划线机热控制方案设计

摘要：随着现代制造业向高精度、高效率方向发展，高功率激光划线机在半导体、光伏、精密电子等领域的应用日益广泛。然而，激光器在高功率运行时产生的巨大热量，已成为制约设备加工精度、稳定性和使用寿命的关键瓶颈。本文旨在设计一套高效、可靠的热控制方案，确保高功率激光划线机在长时间运行中保持优异性能。

一、热管理问题的必要性与挑战

彩运网cy123高功率激光划线机的热源主要来自三部分：

1.激光器本身：激光二极管或光纤激光器在电能向光能转换过程中，效率并非100%，有相当一部分能量以热量的形式耗散。

2.光学系统：振镜、聚焦镜等光学元件在高速偏转和高能量密度激光的照射下会吸收热量，导致热透镜效应，改变光束质量和焦点位置。

3.加工过程：激光与被加工材料相互作用产生的飞溅和等离子体也会向设备内部辐射热量。

若不进行有效散热，将导致一系列严重问题：

彩运网cy123光束质量下降：热透镜效应导致光束发散角改变、焦点漂移，划线宽度不一致，精度丧失。

加工精度劣化：振镜等运动部件因热变形产生位置误差，影响划线轨迹的准确性。

设备可靠性降低：核心部件（如激光芯片、光学镜片）长期在高温下工作，寿命急剧缩短，故障率升高。

彩运网cy123工艺稳定性差：同一工件在不同加工时段，因设备热状态不同，导致加工效果不一致。

因此，一套精密的热控制方案不仅是功能需求，更是保障设备核心竞争力的工程必需。

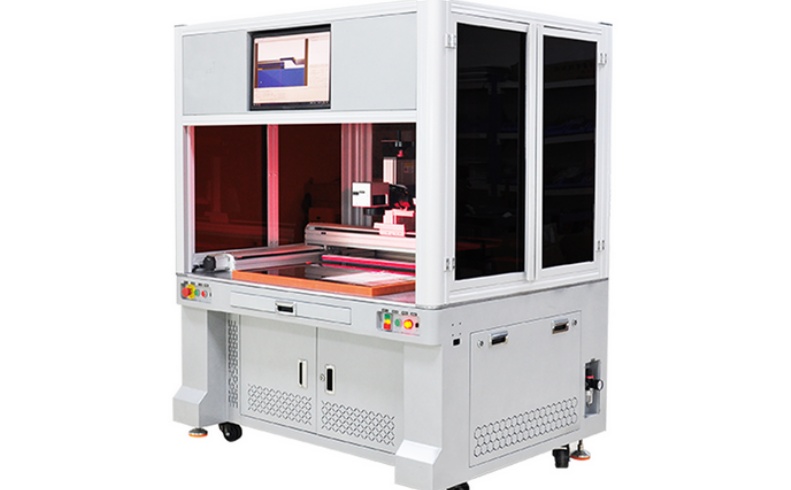

二、整体热控制方案设计

彩运网cy123本方案采用“分级管理、主动控制、智能监控”的设计理念，构建一个多层次、一体化的热管理系统。

1.核心热源管理：激光器冷却子系统

对于高功率激光器（通常指千瓦级以上），传统的风冷或低效水冷已无法满足需求。本方案采用高精度闭环水冷系统。

冷却回路设计：采用双回路或多回路设计。

彩运网cy123内循环回路：直接与激光器、加工头等发热核心部件接触，使用高纯度去离子水作为冷却液，防止结垢和电化学腐蚀。

彩运网cy123外循环回路：通过板式换热器与内循环进行热交换，将热量最终传递到外部环境（如冷却塔或室内空调系统）。这种设计有效隔离了内部精密水路与外部环境。

关键组件选型：

压缩机冷水机：具备大制冷量、高稳定性。其PID控制精度应达到±0.1°C，确保激光器工作在一个恒定的最佳温度点。

水泵：选用耐腐蚀、低振动的磁力驱动泵，提供稳定且足够的流量与压力。

换热器：高效板式换热器，确保内外循环间的高效热传递。

传感器与控制器：在激光器进出水口安装高精度温度传感器和流量传感器，实时监测冷却状态，并与冷水机联动，实现动态控温。

彩运网cy1232.次级热源管理：光学系统与加工头温控

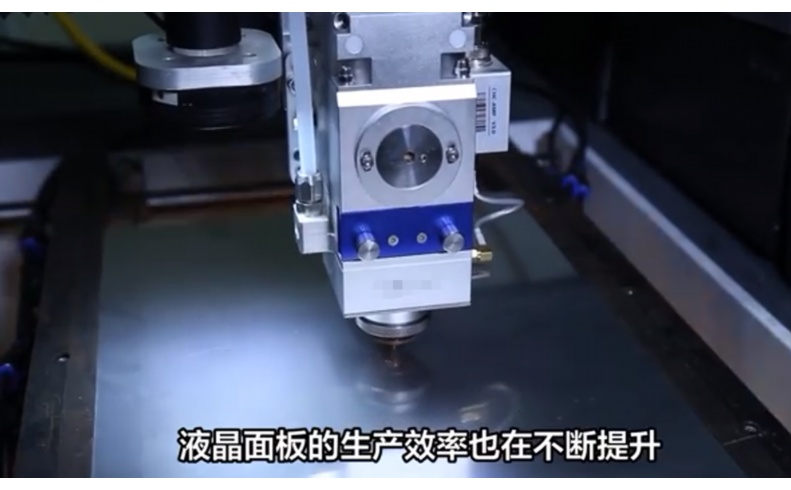

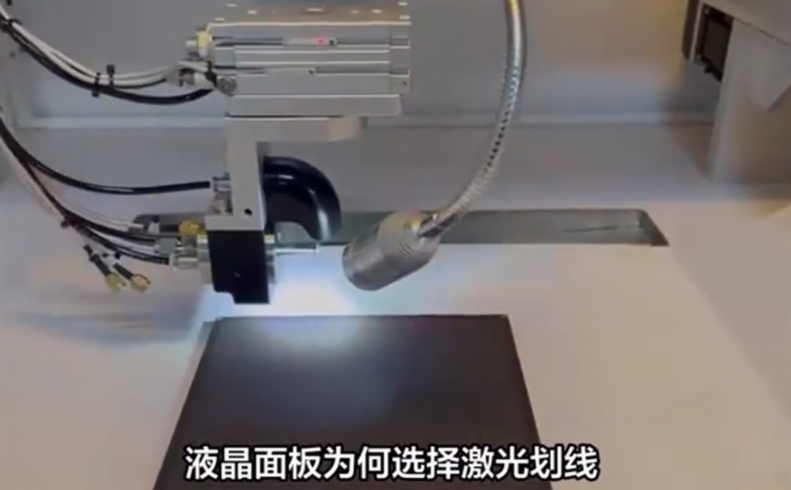

恒温加工头设计：为激光加工头（含聚焦镜、保护镜等）设计独立的冷却流道，将其接入主水冷系统的一个独立支路，确保光学元件温度恒定，最大限度地抑制热透镜效应。

彩运网cy123振镜恒温控制：高速振镜电机本身也是热源。方案为其配备专用的半导体TEC（热电制冷器）温控模块。TEC具有响应快、控温精度高的特点，可将振镜温度控制在环境温度以下，确保其高速运行时的定位精度和重复精度。

隔热与风冷：在设备内部，对非直接冷却的热源区域（如电源、电机驱动器）采用强制风冷。同时，在加工区域附近设置保护气帘（如压缩空气或氮气），既能吹散加工烟尘，也能辅助带走部分辐射热。

彩运网cy1233.系统集成与智能控制

将所有温控单元集成到设备的总控系统中，构建一个智能热管理平台。

彩运网cy123中央监控：在HMI（人机界面）上实时显示所有关键温度点（激光器温度、冷却液温度、振镜温度等）和冷却系统状态（流量、压力）。

彩运网cy123自适应控制：系统能根据不同的加工工艺（如不同功率、不同划线速度）预设或自动调用对应的冷却参数。例如，在待机或低功率运行时，自动降低冷水机功率以节能。

安全与预警：设定温度、流量、压力的安全阈值。一旦出现异常（如水温过高、流量不足），系统立即发出声光报警，并可根据预设的安全策略自动降低激光功率或停机，保护核心部件免受热损伤。

三、方案优势总结

本热控制方案通过闭环水冷、TEC局部精确温控和智能系统集成，实现了：

高精度：核心部件温度波动控制在±0.5°C以内，确保光束质量和加工精度。

高可靠性：多重保护和冗余设计，显著提升设备平均无故障时间。

高能效：智能控制策略避免了能源浪费，降低了运行成本。

易维护：模块化设计和集中监控，便于日常维护和故障诊断。

四、结论

对于高功率激光划线机而言，卓越的热管理是其实现高性能、高稳定性和长寿命的基石。本文所提出的分级闭环热控制方案，通过系统性的设计和智能化的控制，有效解决了高功率运行下的散热难题，为设备在苛刻的工业环境中稳定、精确地运行提供了强有力的技术保障。

FAQ（常见问题解答）

Q1:为什么高功率激光划线机必须使用闭环水冷，而不能用开放式水冷或风冷？

A1：主要原因有三点：

1.冷却效率：高功率激光器产热量巨大，风冷和普通开放式水冷的散热能力有限，无法将温度稳定在所需范围内。闭环水冷通过压缩机强制制冷，具备强大的热交换能力。

2.温度稳定性：闭环水冷系统采用高精度PID控制，能将激光器冷却液温度波动控制在±0.1°C，这是维持激光输出功率稳定和光束质量的关键。开放式系统受环境影响大，温度波动剧烈。

3.防污染与防腐蚀：闭环系统内部使用去离子水，能有效防止水路结垢、滋生藻类以及电化学腐蚀，保护激光器和光学元件内部精密的冷却流道。开放式系统容易进入杂质，损害设备。

Q2:冷却液为什么要用去离子水？可以用普通自来水或纯净水吗？

彩运网cy123A2：绝对不能使用普通自来水。自来水含有大量矿物质（钙、镁离子）和杂质，长期使用会形成水垢，堵塞精密的水路，极大降低散热效率，甚至导致激光器因过热而损坏。普通的纯净水虽然杂质少，但其离子含量仍可能较高，且易滋生细菌。去离子水经过特殊处理，几乎不含任何导电离子，具有极高的电阻率，既能保证优异的导热性，又能最大限度地防止电化学腐蚀和结垢，是保护昂贵激光核心部件的唯一选择。

Q3:热透镜效应具体是如何影响划线精度的？

彩运网cy123A3：热透镜效应是指光学镜片（尤其是聚焦镜）在吸收激光能量后温度升高，导致其折射率发生改变，并可能产生微小的物理形变。这相当于给镜片“增加”了一个额外的透镜效果。

后果：这会导致激光光束的焦点位置发生漂移（通常向后移动），并且光束的束腰半径和发散角也会改变。

对划线的影响：在加工平面上，表现为划线线条的宽度不一致、深度不均匀。在加工三维曲面或需要保持恒定焦深时，会造成部分区域无法有效加工，直接导致产品报废。

彩运网cy123Q4:在日常运行中，需要如何维护这套热控制系统？

A4：日常维护是保证系统长期稳定运行的关键：

1.定期检查冷却液：每月检查冷却液液位，确保在正常范围内。每6-12个月（或根据设备手册）检测冷却液的pH值、电导率和清洁度，必要时更换。

彩运网cy1232.清洁滤网和换热器：定期清洁冷水机进风口和出风口的防尘网，以及外部换热器的翅片，防止灰尘堆积影响散热。

3.检查管路：定期巡视冷却水管路，查看有无漏水、老化和松动迹象。

彩运网cy1234.监听异响：注意冷水机运行时有无异常噪音，这可能预示着水泵或压缩机故障。

Q5:如果冷水机突然报警“流量不足”，应该如何处理？

A5：这是常见报警之一，请按以下步骤排查：

彩运网cy1231.首要步骤：立即暂停激光加工，防止设备在散热不良状态下运行。

2.检查水路阀门：确认所有与水路相关的阀门均已完全打开。

彩运网cy1233.检查水箱液位：确认冷却液储液罐的液位是否过低，及时补充规定的去离子水或预混冷却液。

4.检查过滤器：系统水路中通常装有过滤器，可能因杂质堵塞导致流量下降，检查并清洁或更换滤芯。

5.联系专业人员：如果以上步骤均无法解决问题，可能是水泵故障、管道堵塞或传感器失灵，应立即联系设备供应商或专业维修人员进行处理，切勿自行拆卸。
