精密划片机与CCD视觉定位系统集成方案

彩运网cy123在当今高精度制造领域，精密划片机和CCD视觉定位系统的集成正成为提升生产效率和产品质量的关键技术。精密划片机广泛应用于半导体、电子元件和光学材料等行业，用于实现微米级精度的切割、划片操作；而CCD视觉定位系统则通过图像采集和处理，提供高精度的定位和检测能力。将两者集成，可以克服传统机械定位的局限性，实现自动化、智能化的生产流程。

本文将详细探讨这一集成方案的原理、实施步骤、优势及应用前景，以期为相关行业提供参考。

一、精密划片机概述

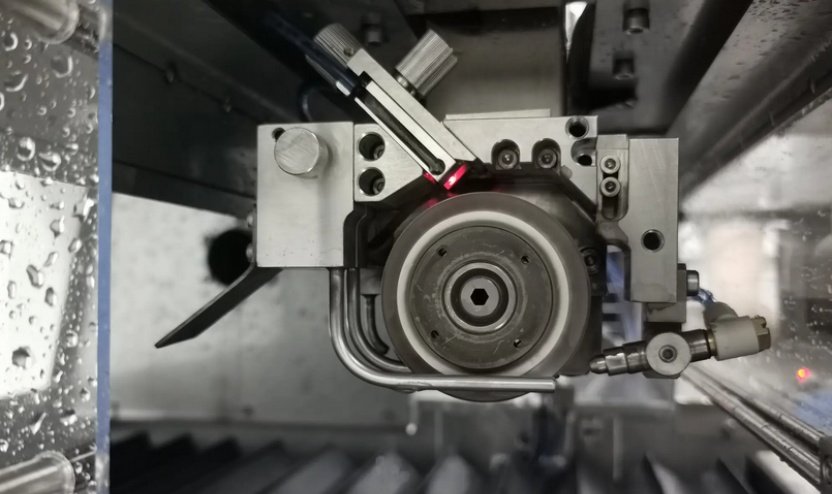

精密划片机是一种高精度切割设备，主要用于对脆性材料（如硅晶圆、陶瓷、玻璃和蓝宝石等）进行精细划片或切割。其核心部件包括主轴系统、进给机构、控制系统和冷却装置。通过高速旋转的金刚石刀片或激光束，划片机能够实现微米级精度的切割，确保切口平滑且无损伤。

彩运网cy123在半导体制造中，精密划片机用于晶圆的分割；在LED行业，它则用于芯片的切割。传统划片机依赖机械定位，容易受环境振动、刀具磨损等因素影响，导致精度下降。因此，引入视觉定位系统成为提升稳定性和精度的必然选择。

二、CCD视觉定位系统概述

CCD视觉定位系统基于电荷耦合器件（CCD）相机、光源、图像处理软件和控制系统组成。其工作原理是通过CCD相机捕获目标物体的图像，传输至计算机进行图像处理（如边缘检测、模板匹配和坐标转换），最终输出高精度的位置信息。相较于传统传感器，CCD系统具有非接触、高分辨率、快速响应等优势，能够实现亚像素级定位精度。在制造业中，CCD视觉系统常用于自动对位、缺陷检测和尺寸测量。

例如，在PCB板生产中，它可确保元件贴装的准确性。当与精密划片机集成时，CCD系统能实时监控切割位置，自动补偿误差，大幅提升整体性能。

三、集成方案详细描述

彩运网cy123精密划片机与CCD视觉定位系统的集成涉及硬件、软件和校准三个层面，旨在实现无缝协同工作。

彩运网cy123硬件集成：首先，在划片机工作台上安装高分辨率CCD相机和均匀光源，确保图像采集清晰且无阴影。相机通常置于划片头附近或独立支架上，以覆盖切割区域。同时，通过数据线将CCD系统与划片机的PLC（可编程逻辑控制器）或工控机连接，实现实时数据交换。为减少振动干扰，需采用防震支架和隔离装置。

彩运网cy123软件集成：核心在于开发或配置图像处理算法与控制接口。使用专用视觉软件（如Halcon或OpenCV）编写程序，实现图像采集、特征提取和位置计算。例如，通过模板匹配算法识别划片图案，并输出坐标偏差至划片机控制系统。软件还需集成人机界面（HMI），方便操作员设置参数和监控状态。此外，数据通信协议（如Modbus或EtherCAT）确保CCD系统与划片机之间的高速同步，避免延迟导致的误差。

彩运网cy123校准与调试：集成后需进行系统校准，包括相机标定（确定像素与实际尺寸的比例）、坐标系对齐和误差补偿。通过测试切割样品，验证视觉定位的准确性，并调整参数以优化性能。例如，在半导体晶圆切割中，CCD系统可检测晶圆上的对准标记，自动校正刀具路径，确保切割线精确对齐。

这一集成方案不仅提升了定位精度（可达±1μm），还实现了全自动化操作，减少人工干预。在实际应用中，它能够适应复杂图案和多样化材料，显著提高生产效率和产品良率。

四、集成方案的益处与应用

集成精密划片机与CCD视觉定位系统带来多重益处：首先，它大幅提高切割精度和一致性，减少废品率；其次，通过自动化定位，缩短生产周期，降低人力成本；最后，系统具备自适应能力，可处理小批量、多品种订单，增强生产灵活性。

应用场景广泛，包括：

彩运网cy123-半导体制造：用于晶圆划片，确保芯片分割的准确性，提升良率。

-LED和显示行业：在蓝宝石衬底切割中，实现高精度图案对齐。

-微电子封装：对陶瓷基板进行精细切割，满足微型化需求。

彩运网cy123-医疗器械：在玻璃或硅材料切割中，保证尺寸精度，用于传感器制造。

彩运网cy123未来，随着人工智能和物联网技术的发展，这一集成方案可进一步升级为智能工厂的核心模块，实现预测性维护和远程监控。

五、结论

精密划片机与CCD视觉定位系统的集成是高端制造业迈向智能化、高效化的重要一步。通过硬件与软件的深度融合，该方案解决了传统定位中的精度瓶颈，为半导体、电子和光学行业提供了可靠的技术支撑。企业采纳这一集成方案，不仅能提升竞争力，还能推动产业升级。展望未来，持续优化算法和硬件将进一步拓展其应用边界，助力中国制造向高精尖领域迈进。

常见问题解答（FAQ）

彩运网cy1231.什么是精密划片机？它主要用于哪些领域？

精密划片机是一种高精度切割设备，使用金刚石刀片或激光对脆性材料（如硅晶圆、陶瓷）进行微米级划片或切割。它广泛应用于半导体制造、LED芯片生产、光学元件加工等领域，确保切割过程的高精度和效率，是微电子行业的关键设备。

2.CCD视觉定位系统如何工作？它与传统传感器有何不同？

彩运网cy123CCD视觉定位系统通过CCD相机捕获目标图像，经图像处理软件分析特征（如边缘或图案），输出精确位置坐标。与传统传感器（如光电开关）相比，它具有非接触、高分辨率和多功能优势，能实现亚像素级定位，适用于复杂环境下的精确对位和检测。

3.为什么需要将精密划片机与CCD视觉系统集成？

集成主要为了解决机械定位的误差问题，如刀具磨损或环境振动导致的精度下降。CCD视觉系统可实时监测和校正切割位置，实现自动化操作，提高生产效率和产品一致性，尤其在高端制造中，能减少废品率和人工成本。

4.集成方案实施中的主要挑战是什么？如何克服？

主要挑战包括硬件兼容性、软件算法优化和系统校准。例如，相机安装需避免振动干扰，算法需处理光照变化。克服方法包括：选用高兼容性组件、进行多轮测试校准，以及采用自适应图像处理技术。合作专业供应商和持续培训也有助于顺利实施。

5.这种集成方案在哪些行业有具体应用？效益如何？

该集成方案广泛应用于半导体、LED、医疗器械和汽车电子等行业。例如，在半导体晶圆切割中，它能将精度提升至微米级，减少材料浪费；在LED制造中，可实现快速图案对齐，提高产出。总体效益包括精度提升20%以上、生产效率提高30%，并显著降低运营成本。
