双工作平台PCB激光打标机方案

一、 方案概述

随着电子产品向小型化、高密度化发展，PCB（印制电路板）的打标需求日益增长，对打标效率和质量提出了更高要求。传统单工作平台激光打标机在上下料时设备处于停机状态，存在效率瓶颈。本方案提出一款高性能双工作平台PCB激光打标机，旨在通过双工位交替工作的模式，实现不间断连续生产，极大提升设备利用率和整体生产效率，是现代化SMT生产线中实现高效、高精度标识的理想解决方案。

二、 系统组成与核心配置

1. 激光器系统：采用进口/国产高性能光纤激光器，波长1064nm，输出功率10W-20W可调。该类型激光器光束质量好、电光转换效率高、寿命长（可达10万小时），非常适合在PCB表面进行清晰的二维码、条形码、字符、Logo等永久性标记，标记效果均匀、精细、无耗材、环保。

2. 运动系统：采用高精度进口直线电机或伺服电机驱动的高刚性龙门式结构，搭配精密直线导轨和研磨级丝杠，确保激光头在高速运动下的定位精度（可达±0.01mm）和重复定位精度（±0.005mm），有效保证打标的一致性和准确性。

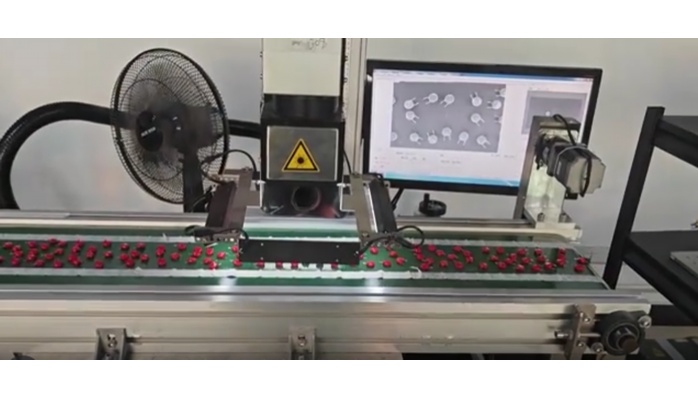

3. 视觉定位系统（CCD）：集成高分辨率CCD相机及环形光源的自动视觉识别系统。打标前，相机自动捕捉PCB上的基准点（Mark点），通过算法进行位置补偿，自动校正PCB因上料或板材本身的微小偏差，实现精准对位，确保每片PCB的打标位置绝对准确，对提高良品率至关重要。

4. 核心特征：双工作平台（交换平台）：

采用抽屉式或旋转式双平台设计，两个工作区域（A区和B区）独立控制。

彩运网cy123工作流程：当A平台正在进行打标作业时，操作员可在安全的B平台上进行上下料操作。A平台作业完成后，工作台自动切换，B平台进入加工区开始打标，同时A平台退出至上下料区。如此循环，实现了激光加工的“零间隔”连续运行。

5. 软件控制系统：搭载专业激光打标软件，支持AutoCAD、CorelDraw等常用工程文件格式直接导入。软件具备强大的图形编辑、序列号流水号、日期时间、数据库连接等功能。可与MES（制造执行系统）或上位机进行通讯，接收任务指令并上传生产数据，实现智能化、网络化生产管理。

6. 机架与安全防护：整机采用优质钢材焊接，经去应力处理，结构稳固，抗振动性强。全封闭式外罩配备安全联锁装置和高效抽尘系统，确保操作安全，同时保持工作环境清洁。

三、 方案优势

高效率：双平台交替工作，消除了上下料等待时间，设备利用率提升超过90%，整体生产效率比单平台设备提高约70%。

高精度：视觉自动定位系统避免了人工误差，确保了批量化生产中的极高一致性和良品率。

彩运网cy123高灵活性：可处理各种尺寸和材质的PCB板（FR-4、陶瓷基板、铝基板等），软件功能强大，可轻松应对不同打标内容需求。

操作简便：人机分离，操作员在安全区域上下料，劳动强度低，培训简单。智能化软件大大降低了操作复杂度。

彩运网cy123智能化集成：完善的通讯接口，易于接入自动化生产线和智能工厂管理系统，实现工业4.0升级。

四、 应用场景

本设备广泛应用于消费电子、汽车电子、通信设备、工业控制等领域的PCB制造业，适用于在裸板（绿油层） 和焊锡层（镀金、喷锡表面） 上进行永久性标识，内容涵盖追溯二维码、序列号、品牌Logo、元器件代号、环保标识等。

总结：本双工作平台PCB激光打标机方案通过创新的机械结构设计与先进的视觉、激光技术相结合，有效解决了生产效率与加工精度之间的矛盾，为客户提供了稳定、可靠、高效的现代化生产装备，显著提升其在市场中的竞争力。
